炎炎夏日，我国大部分区域迎来高温天气，每家每户的用电需求也随之骤增，多地用电负荷甚至攀升高峰，电力系统压力山大，为了减少跳闸和稳定保持各区域人民群众的电力供应，干式变压器智能在线监测系统应运而生，其系统内置的产品就有工控机的身影，接下来一起了解一下什么是干式变压器智能在线监测系统。
干式变压器智能在线监测系统是为干式变压器研发的智能化产品，实现了实时监测干式变压器的运行状态参量，主要包括绝缘状态、绕组温度状态、铁心温度状态、冷却风机状态及部件松动等，实现了对干式变压器运行状态的实时监测和状态评估，以及对风机的控制；并能够评估干式变压器的健康状态、绝缘性能、寿命损失等技术指标。
工控机之所以能够应用在干式变压器智能在线监测系统，说明有其独特的属性和不同于商业电脑的优势之处，客户应用的这款工控机扩展插槽高达7个，扩展不愁，其中1个PCIE*16插槽、1个PCIE*4插槽，1个PCIE*1插槽，4个PCI插槽，PCIE插槽可以支持独立显卡、PoE+网口卡、USB卡、串口卡、网卡、RAID卡等扩展卡，PCI槽可以扩展数据采集卡、运动控制卡、语音卡、录音卡等扩展卡。
客户使用的这款工控机端口也非常齐全，后面板配置了6个串口，其中com1可根据需求选择RS232/422/485串口，客户选择了定制成RS485串口，这个串口能够让极其连接本地网络以及多支路通信链路的配置成为可能。

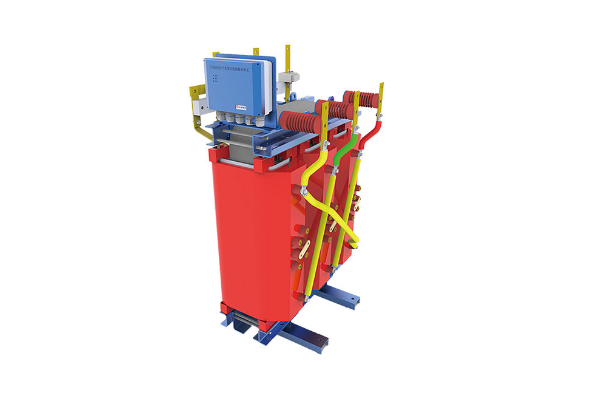

干式变压器智能在线监测系统采用MINI结构设计，就地安装在干式变压器的夹件上，系统自动组网支持无线及有线传输数据，方便与后台实现数据互联和共享，用户可以查看干式变压器的运行数据和运行状态。
干式变压器智能在线监测系统功能特点
�。�1）通过电量监测，绝缘监测、温度监测、状态监测、振动监测、视频监测及烟雾监测等多参量监测实现了监测干式变压器运行状态；同时结合干式变压器设计参数、结构参数、试验数据、历史运行数据，对干式变压器运行状态和健康状态的综合评估诊断。
�。�2）具有多种电量监测模式，能够监测变压器低压侧的相电压、相电流及零序电流、相间电压、频率、三相电流、电压偏差、频率偏差、三相电压不平衡率、电压合格率统计、变压器负载率、谐波含量、空负载损耗等。
�。�3）采用多种监测原理和多个安装位置实现对干式变压器温度状态监测，包括高压和低压绕组温度，以及铁心温度。绕组热点温度采用国内先进的多通道光纤测温技术。
�。�4）采用多类型局部放电传感器在不同部位对干式变压器绝缘状态进行监测，可发现内部放电、爬电、电弧故障，评估绝缘缺陷点位置。
�。�5）智能化单元采用与干式变压器本体集成一体化融合设计，无需外供电源，方便现场接线。
（6）具有人机交互功能，可设置和修改各种定值和参数，报警温度和跳闸温度定值可根据变压器的实际情况和用户的需要设置，同时能够报警信号输出及控制风机启停。
�。�7）系统软件采用三维可视化监测模式。
�。�8）支持无线和有线通讯方式，支持RS485、以太网、LORA、NB-IoT、4G、5G通讯，可实现自动组网，方便与后台实现数据互联和共享。
