工控机作为一种重要的计算机设备，由多个配件组成，包括机箱、主板、CPU、内存、硬盘和电源等。其中，工控机主板架构类别是一个被经�：雎缘闹匾糠�。事实上，主板架构类别与机箱之间存在一定的关系。本文将针对两三种机箱，重点介绍工控机主板架构类别。
首先，先说我们最为熟悉的4U工控主机。

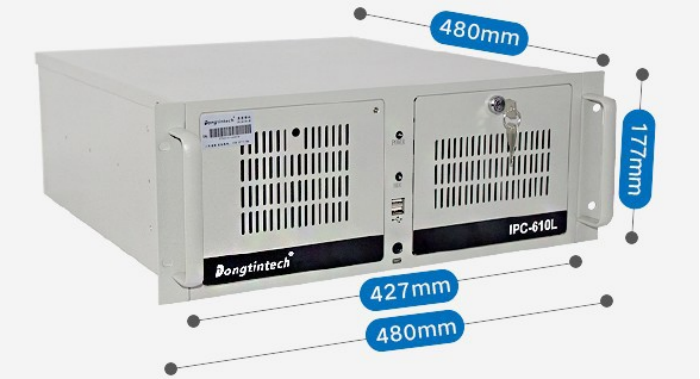

�。�4UIPC-610L）
上面的这款机箱是标准4U上架式工控机，这种工控机主板架构类别为我们通常所说的ATX工业级大母板，尺寸是244*305（单位是：mm，个别主板存在差异）。这种主板也是标准主板，板上自带的PCI、PCIE扩展槽，支持所有标准卡，因此在自动化和集成化行业上广受信赖。

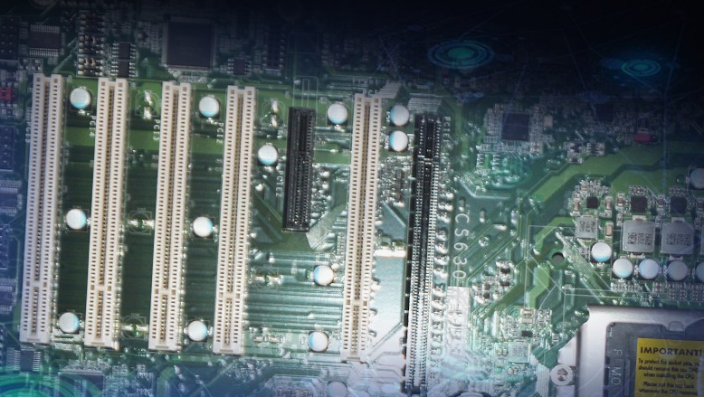

�。ˋTX工业级大母板）
其次，也是我们应用较多的2U工控机，较4U工控机相比，相同点：支持上架，不同点：2U机箱高度是4U的1/2。因此，在空间占用上，有着较大的优势。图片如下：

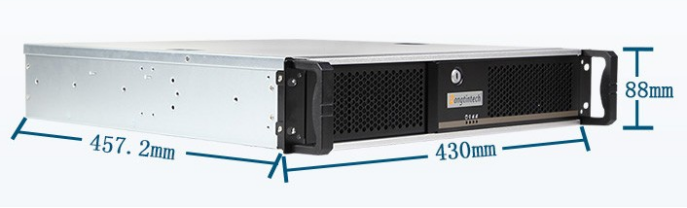

�。ū曜�2U工控机）
这款2U机箱，长、宽和4U还是很相近的，唯独高度88mm，在工控机主板架构上就有一定的要求了，一般选择主板类型：Micro ATX，尺寸为：244*244（单位是：mm，个别主板存在差异）。这种主板自带的PCI和PCIE在扩展上，就存在要求了，一般为支持半高的扩展卡或采集卡，高度是不可以超出88mm。

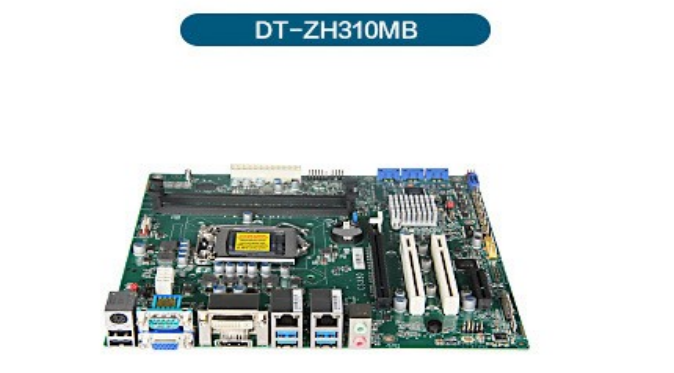

（Micro ATX）
最后一种机箱，就是现在主打的机箱，1U机箱。我们新濠天地对于1U机箱，分三种，一种是1U标准款，支持上架；另一种是1U短款，也支持上架，还有一种是1U加高款。这里呢，给大家介绍的是1U标准款，我们来看看这种工控机主板架构类别又是什么样的。
�。�1U标准款，型号：DT-14502）
这个机箱，较2U机箱，明显差别还是在高度上，其实，这个几“U”的定义就是指这个机箱的高度。这款1U标准机箱，高度只有43.5mm，对于扩展卡，基本上不支持扩展,这也是整个1U工控机的最大缺点了，主板尺寸是：170*170（单位是：mm，个别主板存在差异）。

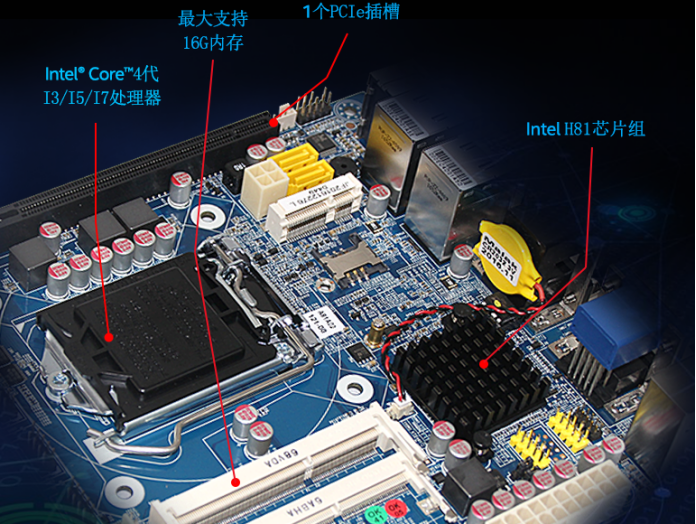

�。∕iniITX主板）
好了，以上就是为大家分享的三种标准机箱，4U、2U、1U工控机所架构的主板类别，大家有没有建立基本的认识了呢？
现在市场上工控机因为行业需求，已经跳出这些基本的标准品领域了，像壁挂机、工业平板一体机、便携机及无风扇嵌入式工控机、车载工控机，近两年，陆续占领市场主导地位。所以，大家要及时关注工控行业，才会有更多及时性的产品，和您同步成长。
杭州新濠天地工控，一家专业做工控的品牌，欢迎您的垂询致电！
